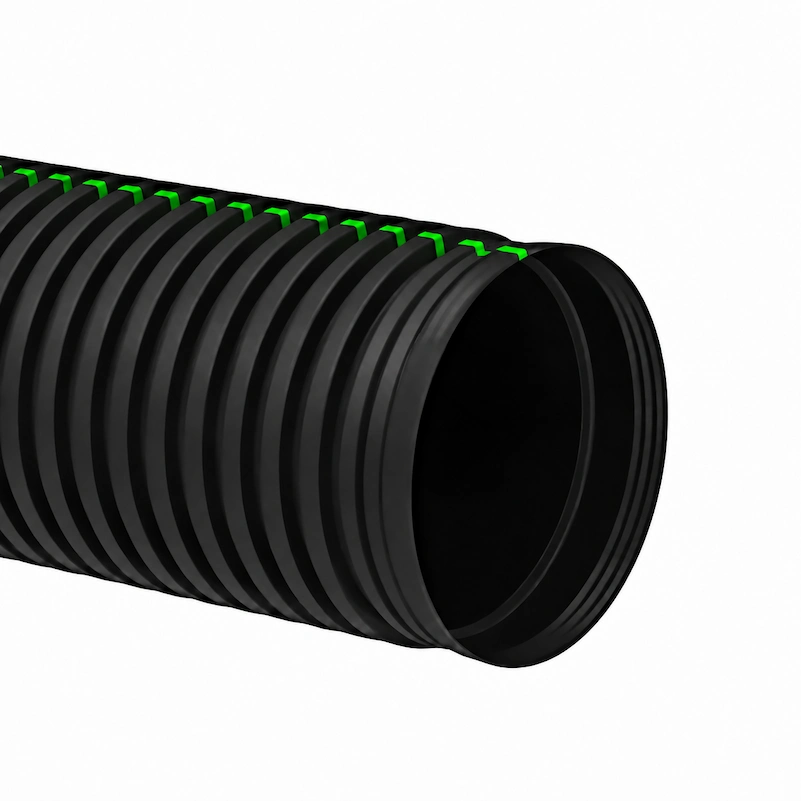

Tubo PEAD Corrugado de 10 Pulgadas para Drenaje
Tubería PEAD corrugada negra de doble pared con 245 mm de diámetro interior para atarjeas y drenaje pluvial de estacionamientos y patios de maniobra. Conduce cerca de 61 L/s a tubo lleno con 1% de pendiente y se une con campana, espiga y empaque hermético.
- 245 mm de interior y 288 mm de exterior promedio
- Rigidez nominal mínima SN 4
- Un empaque en la espiga de fábrica
- Junta hermética según la NOM-001-CONAGUA-2011
- Tramos de 6.10 m
Entrega estimada en tu cotización
Ficha Técnica de la Tubería PEAD Corrugada de 10 Pulgadas
Datos de la ficha técnica del fabricante para la tubería de 10″ de doble pared, con 245 mm de diámetro interior y 288 mm de exterior, corrugada por fuera y lisa por dentro, fabricada para alcantarillado y drenaje por gravedad.
| Diámetro nominal | 10″ (250 mm) |
|---|---|
| Diámetro interior mínimo | 245 mm |
| Diámetro exterior promedio | 288 mm |
| Espesor mínimo de la pared interior | 1.5 mm |
| Espesor mínimo de pared en el valle | 1.8 mm |
| Longitud mínima de campana | 59 mm |
| Rigidez nominal mínima | SN 4, con rigidez mayor bajo pedido |
| Largo del tramo | 6.10 m |
| Unión | Campana integrada y espiga con un empaque elastomérico |
| Material | Polietileno de alta densidad, celda de clasificación 435420C |
| Color | Negro, con línea verde de identificación |
| Hermeticidad de la junta | Se mantiene con desalineación de hasta 1.5° y deflexión diametral de 5% |
Cómo Es la Junta del Tubo de 10″
En 4″ a 10″ la espiga trae un empaque elastomérico de fábrica. Las conexiones de estas medidas, como codos, coples, reducciones y tapas, son piezas inyectadas.
Forma parte de nuestros productos para drenaje y agua potable. Si necesitas otra medida, consulta todos los diámetros del tubo PEAD corrugado.
Capacidad Hidráulica de la Tubería PEAD de 245 mm
Caudal a tubo lleno calculado con la fórmula de Manning, con coeficiente de rugosidad 0.012 y el diámetro interior mínimo de 245 mm. La columna de diseño deja un margen de 20% sobre la capacidad total.
| Pendiente | Caudal a tubo lleno | Velocidad | Caudal de diseño | Pavimento que drena |
|---|---|---|---|---|
| 0.3% | 33 L/s | 0.71 m/s | 27 L/s | 890 m² |
| 0.5% | 43 L/s | 0.92 m/s | 35 L/s | 1,200 m² |
| 1% | 61 L/s | 1.29 m/s | 49 L/s | 1,600 m² |
| 2% | 86 L/s | 1.83 m/s | 69 L/s | 2,300 m² |
| 3% | 106 L/s | 2.24 m/s | 85 L/s | 2,800 m² |
El área de pavimento considera concreto o asfalto con coeficiente 0.90 y lluvia de 120 mm/h. Para tu caso exacto usa la calculadora de diámetro para drenaje pluvial.
Tubo de 10″ Frente a los Diámetros Vecinos
| Diámetro | Interior mínimo | Caudal con 1% | Uso frecuente |
|---|---|---|---|
| 8″ | 195 mm | 33 L/s | Atarjeas y redes de fraccionamientos |
| 10″ | 245 mm | 61 L/s | Atarjeas y drenaje pluvial de estacionamientos |
| 12″ | 294 mm | 99 L/s | Redes de drenaje en calles y naves |
Cuántos Tubos de 10″ Equivalen a un Diámetro Mayor
El tubo de 10″ conduce unos 61 L/s con 1% de pendiente. La tabla muestra cuántos tubos de 10″ harían falta en paralelo para igualar a los diámetros mayores, y sirve para decidir si conviene subir de medida.
| Diámetro mayor | Interior mínimo | Caudal con 1% | Equivale a |
|---|---|---|---|
| 12″ | 294 mm | 99 L/s | 2 tubos de 10″ |
| 15″ | 369 mm | 182 L/s | 3 tubos de 10″ |
| 18″ | 450 mm | 309 L/s | 6 tubos de 10″ |
La proporción es la misma con cualquier pendiente, porque los dos tubos cambian de caudal en igual medida. Varias líneas en paralelo piden más excavación, más uniones y más espacio entre zanjas que una sola línea del diámetro mayor.
Cuántas Viviendas Atiende un Tubo de 10″
En una red sanitaria, la tabla estima cuánta gente atiende el tubo de 10″ trabajando al 80% de su capacidad.
| Pendiente | Caudal de diseño | Población de referencia | Viviendas aproximadas |
|---|---|---|---|
| 0.5% | 35 L/s | 5,500 hab. | 1,500 viviendas |
| 1% | 49 L/s | 8,200 hab. | 2,200 viviendas |
| 2% | 69 L/s | 12,400 hab. | 3,300 viviendas |
Supuestos de la estimación: 150 L por habitante al día, 75% de aportación al drenaje, 3.8 habitantes por vivienda, coeficiente de Harmon y un factor de seguridad de 1.5. Sirve como guía previa. El proyecto debe usar la dotación y los datos de población de tu organismo operador.
Instalación de la Tubería Corrugada de 10 Pulgadas en Zanja
La tubería corrugada de 10″ se instala enterrada, por tramos de 6.10 m y con unión de campana y espiga. Esta es la zanja que pide y los pasos para armarla.
| Ancho mínimo de zanja | 0.70 m |
|---|---|
| Cama de arena o material granular | 10 cm |
| Relleno inicial compactado | Hasta 15 cm sobre el tubo |
| Profundidad mínima de zanja | 0.69 m aprox., con 30 cm de relleno sobre el tubo |
| Tramos por cada 100 m de red | 17 |
| Relleno inicial por metro de zanja | 0.24 m³ |
- Excava y nivela la camaAbre la zanja de al menos 0.70 m de ancho y coloca 10 cm de cama sin piedras, con la pendiente del proyecto.
- Prepara la juntaLimpia la espiga, el empaque y el interior de la campana.
- LubricaAplica el lubricante recomendado sobre el empaque y dentro de la campana.
- Ensambla los tramosEmpuja la espiga dentro de la campana en línea recta, con barreta y un bloque de madera para no dañar el tubo, hasta que entre completa.
- Rellena por capasAcostilla y compacta a ambos lados hasta 15 cm por encima del tubo antes de cerrar la zanja.
La instalación se hace conforme a la ASTM D2321-20. Para calcular tramos, excavación y cama de arena de tu red usa la calculadora de material para drenaje con el diámetro de 10″ ya elegido.
Material por Cada 100 m de Tubo de 10″
| Tramos de 6.10 m | 17 tramos, con 16 uniones entre ellos |
|---|---|
| Empaques de la unión | Uno por tramo, ya colocado en la espiga de fábrica |
| Excavación | 48.2 m³ con zanja de 0.70 m de ancho y 0.69 m de profundidad |
| Cama de arena o material granular | 7.0 m³ con 10 cm de espesor |
| Acostillado y relleno inicial | 24.1 m³ |
| Relleno final | 10.5 m³ |
Cálculo con la zanja mínima. Si tu zanja es más profunda, el volumen cambia. La calculadora de material para drenaje lo ajusta a tu longitud y profundidad.
Qué Revisar Antes de Bajar el Tubo de 10″
- Que el empaque de la espiga esté limpio y en su lugar.
- Que la campana de 59 mm conserve su forma y no tenga golpes ni cortes.
- Que la cama de 10 cm esté nivelada con la pendiente del proyecto y sin piedras.
- Que tengas el lubricante recomendado a la mano para el empaque y la campana.
Normas y Certificaciones del Tubo PEAD de 10 Pulgadas
Normas que la ficha técnica del fabricante declara para esta tubería de polietileno y su instalación.
NMX-E-241-CNCP-2013
Norma de producto del tubo de pared corrugada para alcantarillado sanitario. Para el 10″ fija 245 mm de interior mínimo, 288 mm de exterior promedio, paredes de 1.5 y 1.8 mm y rigidez SN 4 (30 psi).
NOM-001-CONAGUA-2011
Norma oficial de hermeticidad. La junta del 10″, con un empaque elastomérico por tramo, debe mantenerse hermética en sistemas de alcantarillado sanitario.
NMX-E-205-CNCP-2011
Ensayo de la unión con anillo elastomérico. La junta del 10″ permanece hermética con una desalineación de hasta 1.5° y una deflexión diametral de 5%.
NMX-T-021-SCFI-2019
Requisitos del material elastomérico de los empaques que sellan la unión entre tramos de 10″.
ASTM D2321-20
Práctica de instalación de tubería plástica enterrada. Para el 10″ da una zanja mínima de 0.70 m, cama de 10 cm y relleno inicial compactado hasta 15 cm sobre el tubo.
Celda 435420C
Clasificación del polietileno del tubo. Define densidad, índice de fluidez, módulo de flexión, resistencia a la tracción y negro de humo de 2 a 4%.
Propiedades del Polietileno del Tubo de 10″
El polietileno de alta densidad se clasifica en la celda 435420C. Estos son los valores que fija la ficha técnica del fabricante y el método de ensayo de cada uno. Para diámetros hasta 500 mm la rigidez nominal mínima es SN 4, equivalente a 30 psi.
| Propiedad | Valor | Método de ensayo |
|---|---|---|
| Densidad | 0.947 a 0.955 g/cm³ | NMX-E-004-CNCP-2004 y NMX-E-166-CNCP-2016 |
| Índice de fluidez | 0.15 a 0.4 g/10 min (190 °C, 2.16 kg) | NMX-E-135-CNCP-2004 |
| Módulo de flexión | 758 a 1,103 MPa | NMX-E-183-CNCP-2010 |
| Esfuerzo a la tracción | 21 a 24 MPa | NMX-E-082-CNCP-2010 y ASTM D638-14 |
| Resistencia al agrietamiento por esfuerzo ambiental | Condición B, 100% Igepal, 24 h y 50% de falla | NMX-E-184-SCFI-2003 |
| Color y estabilizador UV | Negro de humo de 2% a 4% en masa | NMX-E-034-CNCP-2014 |
Pide en tu solicitud los certificados o fichas que exijan las bases de tu obra y los confirmamos en la cotización.
Para Qué Se Usa el Tubo de 10 Pulgadas en Drenaje
- Atarjeas de fraccionamientos con muchas descargas.
- Drenaje pluvial de estacionamientos y patios de maniobra.
- Redes sanitarias de naves industriales y centros comerciales.
- Desagüe de canchas, plazas y áreas pavimentadas medianas.
- Ramales que llegan a colectores de 15″ o más.
Dónde Encaja el Tubo de 10″ en la Red
Se usa en atarjeas con muchas descargas y en el drenaje pluvial de estacionamientos y patios de maniobra. Con 1% de pendiente conduce unos 61 L/s y drena cerca de 1,600 m² de concreto o asfalto con lluvia de 120 mm/h.
Cuándo Conviene Otra Medida en Lugar del Tubo de 10″
Si el caudal ya rebasa los 86 L/s aun con 2% de pendiente, sigue el 12″, que conduce 1.6 veces más con la misma pendiente. Si la atarjea solo recibe pocas descargas, el 8″ alcanza y la zanja es más angosta.
