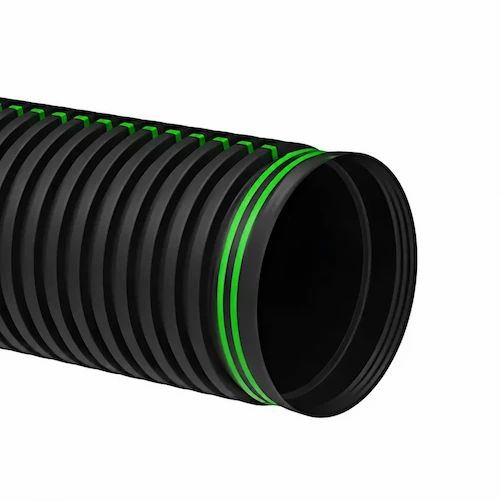

Tubo PEAD Corrugado de 18 Pulgadas para Drenaje
Tubería PEAD corrugada negra de doble pared con 450 mm de diámetro interior para colectores sanitarios y pluviales. Conduce cerca de 309 L/s a tubo lleno con 1% de pendiente y se une con campana, espiga y empaque hermético.
- 450 mm de interior y 545 mm de exterior promedio
- Rigidez nominal mínima SN 4
- Dos empaques en la espiga y campana reforzada
- Junta hermética según la NOM-001-CONAGUA-2011
- Tramos de 6.10 m
Entrega estimada en tu cotización
Ficha Técnica de la Tubería PEAD Corrugada de 18 Pulgadas
Datos de la ficha técnica del fabricante para la tubería de 18″ de doble pared, con 450 mm de diámetro interior y 545 mm de exterior, corrugada por fuera y lisa por dentro, fabricada para alcantarillado y drenaje por gravedad.
| Diámetro nominal | 18″ (450 mm) |
|---|---|
| Diámetro interior mínimo | 450 mm |
| Diámetro exterior promedio | 545 mm |
| Espesor mínimo de la pared interior | 2.2 mm |
| Espesor mínimo de pared en el valle | 2.8 mm |
| Longitud mínima de campana | 79 mm |
| Rigidez nominal mínima | SN 4, con rigidez mayor bajo pedido |
| Largo del tramo | 6.10 m |
| Unión | Campana integrada y espiga con dos empaques elastoméricos |
| Material | Polietileno de alta densidad, celda de clasificación 435420C |
| Color | Negro, con línea verde de identificación |
| Hermeticidad de la junta | Se mantiene con desalineación de hasta 1.5° y deflexión diametral de 5% |
Cómo Es la Junta del Tubo de 18″
A partir de 18″ la campana lleva dos cintas de material compuesto reforzado con fibra de vidrio, fusionadas al tubo para que conserve su forma al ensamblar. La espiga trae dos empaques que llegan cubiertos con una envoltura verde, que los protege en el almacén y en el transporte y se retira justo antes de unir.
Forma parte de nuestros productos para drenaje y agua potable. Si necesitas otra medida, consulta todos los diámetros del tubo PEAD corrugado.
Capacidad Hidráulica de la Tubería PEAD de 450 mm
Caudal a tubo lleno calculado con la fórmula de Manning, con coeficiente de rugosidad 0.012 y el diámetro interior mínimo de 450 mm. La columna de diseño deja un margen de 20% sobre la capacidad total.
| Pendiente | Caudal a tubo lleno | Velocidad | Caudal de diseño | Pavimento que drena |
|---|---|---|---|---|
| 0.3% | 169 L/s | 1.06 m/s | 135 L/s | 4,500 m² |
| 0.5% | 218 L/s | 1.37 m/s | 175 L/s | 5,800 m² |
| 1% | 309 L/s | 1.94 m/s | 247 L/s | 8,200 m² |
| 2% | 437 L/s | 2.75 m/s | 349 L/s | 11,600 m² |
| 3% | 535 L/s | 3.36 m/s | 428 L/s | 14,300 m² |
El área de pavimento considera concreto o asfalto con coeficiente 0.90 y lluvia de 120 mm/h. Para tu caso exacto usa la calculadora de diámetro para drenaje pluvial.
Tubo de 18″ Frente a los Diámetros Vecinos
| Diámetro | Interior mínimo | Caudal con 1% | Uso frecuente |
|---|---|---|---|
| 15″ | 369 mm | 182 L/s | Colectores secundarios de mayor caudal |
| 18″ | 450 mm | 309 L/s | Colectores sanitarios y pluviales |
| 24″ | 588 mm | 630 L/s | Colectores principales y drenaje pluvial urbano |
Cuántas Viviendas Atiende un Tubo de 18″
En una red sanitaria, el tubo de 18″ funciona como colector de zonas urbanas completas y no solo de un fraccionamiento. La tabla estima cuánta gente atiende trabajando al 80% de su capacidad.
| Pendiente | Caudal de diseño | Población de referencia | Viviendas aproximadas |
|---|---|---|---|
| 0.5% | 175 L/s | 38,000 hab. | 9,900 viviendas |
| 1% | 247 L/s | 57,000 hab. | 15,100 viviendas |
| 2% | 349 L/s | 87,000 hab. | 23,000 viviendas |
Supuestos de la estimación: 150 L por habitante al día, 75% de aportación al drenaje, 3.8 habitantes por vivienda, coeficiente de Harmon y un factor de seguridad de 1.5. Sirve como guía previa. El proyecto debe usar la dotación y los datos de población de tu organismo operador.
Cuánto Más Conduce el Tubo de 18″ que el de 15″ y el de 24″
Con 1% de pendiente, el tubo de 15″ conduce unos 182 L/s, el de 18″ unos 309 L/s y el de 24″ unos 630 L/s. El salto del 15″ al 18″ es de cerca de 70% más caudal, y el 24″ conduce más del doble que el 18″. Por eso el 18″ es la medida intermedia para cuando el 15″ se queda corto y la zanja del 24″ todavía no se justifica.
Instalación de la Tubería Corrugada de 18 Pulgadas en Zanja
La tubería corrugada de 18″ se instala enterrada, por tramos de 6.10 m y con unión de campana y espiga. Esta es la zanja que pide y los pasos para armarla.
| Ancho mínimo de zanja | 1.00 m |
|---|---|
| Cama de arena o material granular | 10 cm |
| Relleno inicial compactado | Hasta 15 cm sobre el tubo |
| Profundidad mínima de zanja | 0.95 m aprox., con 30 cm de relleno sobre el tubo |
| Tramos por cada 100 m de red | 17 |
| Relleno inicial por metro de zanja | 0.46 m³ |
- Excava y nivela la camaAbre la zanja de al menos 1.00 m de ancho y coloca 10 cm de cama sin piedras, con la pendiente del proyecto.
- Prepara la juntaLimpia la espiga, el empaque y el interior de la campana, y retira la envoltura verde de los empaques.
- LubricaAplica el lubricante recomendado sobre el empaque y dentro de la campana.
- Ensambla los tramosEmpuja la espiga dentro de la campana en línea recta, con barreta y un bloque de madera para no dañar el tubo, hasta que entre completa.
- Rellena por capasAcostilla y compacta a ambos lados hasta 15 cm por encima del tubo antes de cerrar la zanja.
La instalación se hace conforme a la ASTM D2321-20. Para calcular tramos, excavación y cama de arena de tu red usa la calculadora de material para drenaje con el diámetro de 18″ ya elegido.
Material por Cada 100 m de Tubo de 18″
| Tramos de 6.10 m | 17 tramos, con 16 uniones entre ellos |
|---|---|
| Empaques de la unión | Dos por tramo, ya colocados en la espiga de fábrica |
| Excavación | 94.5 m³ con zanja de 1.00 m de ancho y 0.95 m de profundidad |
| Cama de arena o material granular | 10.0 m³ |
| Acostillado y relleno inicial | 46.2 m³ |
| Relleno final | 15.0 m³ |
Cálculo con la zanja mínima. Si tu zanja es más profunda, el volumen cambia. La calculadora de material para drenaje lo ajusta a tu longitud y profundidad.
Qué Revisar Antes de Bajar el Tubo de 18″
- Que los dos empaques de la espiga estén completos y cubiertos con su envoltura verde.
- Que la campana conserve su forma y no tenga golpes ni cortes en las cintas de refuerzo.
- Que la cama esté nivelada con la pendiente del proyecto y sin piedras.
- Que tengas el lubricante recomendado a la mano, porque sin él el tubo no entra parejo.
Normas y Certificaciones del Tubo PEAD de 18 Pulgadas
Normas que la ficha técnica del fabricante declara para esta tubería de polietileno y su instalación.
NMX-E-241-CNCP-2013
Norma de producto del tubo de pared corrugada para alcantarillado sanitario. Para el 18″ fija 450 mm de interior mínimo, 545 mm de exterior promedio, paredes de 2.2 y 2.8 mm y rigidez SN 4 (30 psi).
NOM-001-CONAGUA-2011
Norma oficial de hermeticidad. La junta del 18″, con dos empaques elastoméricos por tramo y dos cintas de refuerzo en la campana, debe mantenerse hermética en sistemas de alcantarillado sanitario.
NMX-E-205-CNCP-2011
Ensayo de la unión con anillo elastomérico. La junta del 18″ permanece hermética con una desalineación de hasta 1.5° y una deflexión diametral de 5%.
NMX-T-021-SCFI-2019
Requisitos del material elastomérico de los empaques que sellan la unión entre tramos de 18″.
ASTM D2321-20
Práctica de instalación de tubería plástica enterrada. Para el 18″ da una zanja mínima de 1.00 m, cama de 10 cm y relleno inicial compactado hasta 15 cm sobre el tubo.
Celda 435420C
Clasificación del polietileno del tubo. Define densidad, índice de fluidez, módulo de flexión, resistencia a la tracción y negro de humo de 2 a 4%.
Propiedades del Polietileno del Tubo de 18″
El polietileno de alta densidad se clasifica en la celda 435420C. Estos son los valores que fija la ficha técnica del fabricante y el método de ensayo de cada uno.
| Propiedad | Valor | Método de ensayo |
|---|---|---|
| Densidad | 0.947 a 0.955 g/cm³ | NMX-E-004-CNCP-2004 y NMX-E-166-CNCP-2016 |
| Índice de fluidez | 0.15 a 0.4 g/10 min (190 °C, 2.16 kg) | NMX-E-135-CNCP-2004 |
| Módulo de flexión | 758 a 1,103 MPa | NMX-E-183-CNCP-2010 |
| Esfuerzo a la tracción | 21 a 24 MPa | NMX-E-082-CNCP-2010 y ASTM D638-14 |
| Resistencia al agrietamiento por esfuerzo ambiental | Condición B, 100% Igepal, 24 h y 50% de falla | NMX-E-184-SCFI-2003 |
| Color y estabilizador UV | Negro de humo de 2% a 4% en masa | NMX-E-034-CNCP-2014 |
Pide en tu solicitud los certificados o fichas que exijan las bases de tu obra y los confirmamos en la cotización.
Para Qué Se Usa el Tubo de 18 Pulgadas en Drenaje
- Colectores sanitarios que reciben varias atarjeas de colonias y fraccionamientos grandes.
- Colectores pluviales de calles, avenidas y estacionamientos extensos.
- Descargas generales de naves y parques industriales.
- Cruces bajo vialidades, con la rigidez y el relleno que marque el proyecto.
- Interceptores que corren junto a ríos y canales.
Dónde Encaja el Tubo de 18″ en la Red
Recibe los ramales de 8″, 10″, 12″ y 15″ de varias calles y los lleva hacia el emisor, la planta de tratamiento o el colector de 24″. Con 1% de pendiente conduce unos 309 L/s, así que atiende colonias completas y no un solo desarrollo.
Cuándo Conviene Otra Medida en Lugar del Tubo de 18″
Si tu red atiende pocas descargas, el 12″ o el 15″ bastan y la zanja es más angosta. Si el caudal de diseño pasa de unos 437 L/s aun con 2% de pendiente, el siguiente paso es el 24″, que se instala con la misma práctica ASTM D2321 pero con una zanja más ancha.
Otros Diámetros Además del Tubo de 18 Pulgadas
Si tu red lleva otra medida, abre la página de ese diámetro para ver su ficha técnica, su capacidad hidráulica y la instalación en zanja.
