Tubo PEAD Corrugado de 48 Pulgadas para Drenaje

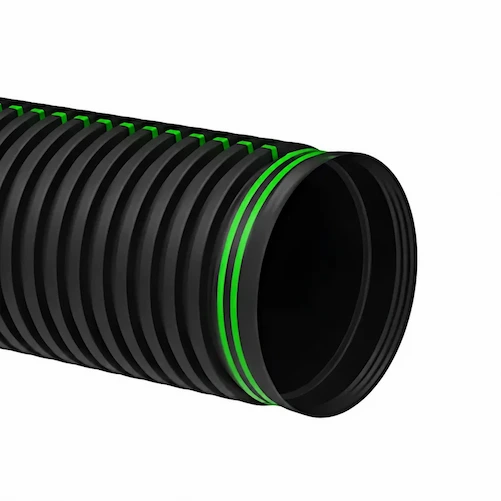

Tubería PEAD corrugada negra de doble pared con 1185 mm de diámetro interior para obras de gran caudal y pasos de agua. Conduce cerca de 4,084 L/s a tubo lleno con 1% de pendiente y se une con campana, espiga y empaque hermético.
- 1185 mm de interior y 1380 mm de exterior promedio
- Rigidez nominal mínima SN 2
- Dos empaques en la espiga y campana reforzada
- Junta hermética según la NOM-001-CONAGUA-2011
- Tramos de 6.10 m
Entrega estimada en tu cotización
Ficha Técnica de la Tubería PEAD Corrugada de 48 Pulgadas
Datos de la ficha técnica del fabricante para la tubería de 48″ de doble pared, con 1,185 mm de diámetro interior y 1,380 mm de exterior, corrugada por fuera y lisa por dentro, fabricada para alcantarillado y drenaje por gravedad.
| Diámetro nominal | 48″ (1200 mm) |
|---|---|
| Diámetro interior mínimo | 1185 mm |
| Diámetro exterior promedio | 1380 mm |
| Espesor mínimo de la pared interior | 3.5 mm |
| Espesor mínimo de pared en el valle | 5.0 mm |
| Longitud mínima de campana | 162 mm |
| Rigidez nominal mínima | SN 2, con rigidez mayor bajo pedido |
| Largo del tramo | 6.10 m |
| Unión | Campana integrada y espiga con dos empaques elastoméricos |
| Material | Polietileno de alta densidad, celda de clasificación 435420C |
| Color | Negro, con línea verde de identificación |
| Hermeticidad de la junta | Se mantiene con desalineación de hasta 1.5° y deflexión diametral de 5% |
Cómo Es la Junta del Tubo de 48″
A partir de 18″ la campana lleva dos cintas de material compuesto reforzado con fibra de vidrio, fusionadas al tubo para que conserve su forma al ensamblar. La espiga trae dos empaques que llegan cubiertos con una envoltura verde, que los protege en el almacén y en el transporte y se retira justo antes de unir.
Forma parte de nuestros productos para drenaje y agua potable. Si necesitas otra medida, consulta todos los diámetros del tubo PEAD corrugado.
Capacidad Hidráulica de la Tubería PEAD de 1,185 mm
Caudal a tubo lleno calculado con la fórmula de Manning, con coeficiente de rugosidad 0.012 y el diámetro interior mínimo de 1185 mm. La columna de diseño deja un margen de 20% sobre la capacidad total.
| Pendiente | Caudal a tubo lleno | Velocidad | Caudal de diseño | Pavimento que drena |
|---|---|---|---|---|
| 0.3% | 2,237 L/s | 2.03 m/s | 1,790 L/s | 59,700 m² |
| 0.5% | 2,888 L/s | 2.62 m/s | 2,310 L/s | 77,000 m² |
| 1% | 4,084 L/s | 3.70 m/s | 3,267 L/s | 108,900 m² |
| 2% | 5,776 L/s | 5.24 m/s | 4,621 L/s | 154,000 m² |
| 3% | 7,074 L/s | 6.41 m/s | 5,659 L/s | 188,600 m² |
El área de pavimento considera concreto o asfalto con coeficiente 0.90 y lluvia de 120 mm/h. Para tu caso exacto usa la calculadora de diámetro para drenaje pluvial.
Tubo de 48″ Frente a los Diámetros Vecinos
| Diámetro | Interior mínimo | Caudal con 1% | Uso frecuente |
|---|---|---|---|
| 42″ | 1,051 mm | 2,966 L/s | Emisores y colectores de gran diámetro |
| 48″ | 1,185 mm | 4,084 L/s | Obras de gran caudal y pasos de agua |
| 60″ | 1,501 mm | 7,672 L/s | Obras de gran caudal y emisores |
Cuántos Tubos Más Chicos Equivalen a Uno de 48″
Una sola línea de 48″ conduce unos 4,084 L/s con 1% de pendiente. La tabla muestra cuántos tubos de los diámetros menores harían falta en paralelo para igualarla.
| Diámetro menor | Interior mínimo | Caudal con 1% | Tubos necesarios |
|---|---|---|---|
| 30″ | 751 mm | 1,210 L/s | 4 tubos |
| 36″ | 902 mm | 1,973 L/s | 3 tubos |
| 42″ | 1,051 mm | 2,966 L/s | 2 tubos |
La proporción es la misma con cualquier pendiente, porque los dos tubos cambian de caudal en igual medida. Instalar varias líneas pide más excavación, más uniones y más espacio entre zanjas que una sola línea de 48″.
Instalación de la Tubería Corrugada de 48 Pulgadas en Zanja
La tubería corrugada de 48″ se instala enterrada, por tramos de 6.10 m y con unión de campana y espiga. Esta es la zanja que pide y los pasos para armarla.
| Ancho mínimo de zanja | 2.05 m |
|---|---|
| Cama de arena o material granular | 15 cm |
| Relleno inicial compactado | Hasta 15 cm sobre el tubo |
| Profundidad mínima de zanja | 1.83 m aprox., con 30 cm de relleno sobre el tubo |
| Tramos por cada 100 m de red | 17 |
| Relleno inicial por metro de zanja | 1.64 m³ |
- Excava y nivela la camaAbre la zanja de al menos 2.05 m de ancho y coloca 15 cm de cama sin piedras, con la pendiente del proyecto.
- Prepara la juntaLimpia la espiga, el empaque y el interior de la campana, y retira la envoltura verde de los empaques.
- LubricaAplica el lubricante recomendado sobre el empaque y dentro de la campana.
- Ensambla los tramosEmpuja la espiga dentro de la campana en línea recta y de forma pareja, con equipo si el peso lo requiere, cuidando no golpear la campana.
- Rellena por capasAcostilla y compacta a ambos lados hasta 15 cm por encima del tubo antes de cerrar la zanja.
La instalación se hace conforme a la ASTM D2321-20. Para calcular tramos, excavación y cama de arena de tu red usa la calculadora de material para drenaje con el diámetro de 48″ ya elegido.
Material por Cada 100 m de Tubo de 48″
| Tramos de 6.10 m | 17 tramos, con 16 uniones entre ellos |
|---|---|
| Empaques de la unión | Dos por tramo, ya colocados en la espiga de fábrica |
| Excavación | 375.1 m³ con zanja de 2.05 m de ancho y 1.83 m de profundidad |
| Cama de arena o material granular | 30.7 m³ con 15 cm de espesor |
| Acostillado y relleno inicial | 164.1 m³ |
| Relleno final | 30.8 m³ |
Cálculo con la zanja mínima. Si tu zanja es más profunda, el volumen cambia. La calculadora de material para drenaje lo ajusta a tu longitud y profundidad.
Qué Revisar Antes de Bajar el Tubo de 48″
- Que los dos empaques de la espiga estén completos y cubiertos con su envoltura verde.
- Que la campana de 162 mm conserve su forma y no tenga golpes ni cortes en las cintas de refuerzo.
- Que la cama de 15 cm esté nivelada con la pendiente del proyecto y sin piedras.
- Que tengas el equipo para bajar y alinear cada tramo sin golpear la campana.
- Que tengas el lubricante recomendado a la mano para los empaques y la campana.
Normas y Certificaciones del Tubo PEAD de 48 Pulgadas
Normas que la ficha técnica del fabricante declara para esta tubería de polietileno y su instalación.
NMX-E-241-CNCP-2013
Norma de producto del tubo de pared corrugada para alcantarillado sanitario. Para el 48″ fija 1,185 mm de interior mínimo, 1,380 mm de exterior promedio, paredes de 3.5 y 5.0 mm y rigidez SN 2 (15 psi).
NOM-001-CONAGUA-2011
Norma oficial de hermeticidad. La junta del 48″, con dos empaques elastoméricos por tramo y dos cintas de refuerzo en la campana, debe mantenerse hermética en sistemas de alcantarillado sanitario.
NMX-E-205-CNCP-2011
Ensayo de la unión con anillo elastomérico. La junta del 48″ permanece hermética con una desalineación de hasta 1.5° y una deflexión diametral de 5%.
NMX-T-021-SCFI-2019
Requisitos del material elastomérico de los empaques que sellan la unión entre tramos de 48″.
ASTM D2321-20
Práctica de instalación de tubería plástica enterrada. Para el 48″ da una zanja mínima de 2.05 m, cama de 15 cm y relleno inicial compactado hasta 15 cm sobre el tubo.
Celda 435420C
Clasificación del polietileno del tubo. Define densidad, índice de fluidez, módulo de flexión, resistencia a la tracción y negro de humo de 2 a 4%.
Propiedades del Polietileno del Tubo de 48″
El polietileno de alta densidad se clasifica en la celda 435420C. Estos son los valores que fija la ficha técnica del fabricante y el método de ensayo de cada uno. Para diámetros mayores a 500 mm la rigidez nominal mínima es SN 2, equivalente a 15 psi.
| Propiedad | Valor | Método de ensayo |
|---|---|---|
| Densidad | 0.947 a 0.955 g/cm³ | NMX-E-004-CNCP-2004 y NMX-E-166-CNCP-2016 |
| Índice de fluidez | 0.15 a 0.4 g/10 min (190 °C, 2.16 kg) | NMX-E-135-CNCP-2004 |
| Módulo de flexión | 758 a 1,103 MPa | NMX-E-183-CNCP-2010 |
| Esfuerzo a la tracción | 21 a 24 MPa | NMX-E-082-CNCP-2010 y ASTM D638-14 |
| Resistencia al agrietamiento por esfuerzo ambiental | Condición B, 100% Igepal, 24 h y 50% de falla | NMX-E-184-SCFI-2003 |
| Color y estabilizador UV | Negro de humo de 2% a 4% en masa | NMX-E-034-CNCP-2014 |
Pide en tu solicitud los certificados o fichas que exijan las bases de tu obra y los confirmamos en la cotización.
Para Qué Se Usa el Tubo de 48 Pulgadas en Drenaje
- Pasos de agua y alcantarillas bajo caminos y carreteras.
- Colectores de gran caudal en zonas urbanas.
- Emisores hacia plantas de tratamiento.
- Drenaje pluvial de grandes superficies.
- Encauzamiento de escurrimientos en desarrollos.
Dónde Encaja el Tubo de 48″ en la Red
Se usa en pasos de agua bajo caminos y carreteras y en colectores de gran caudal. Con 1% de pendiente conduce unos 4,084 L/s, igual que 4 tubos de 30″ en paralelo, y con 2% sube a unos 5,776 L/s.
Cuándo Conviene Otra Medida en Lugar del Tubo de 48″
Frente a una alcantarilla de concreto del mismo diámetro interior pesa mucho menos, por eso se maniobra con menos equipo. Si el caudal de diseño pasa de unos 5,776 L/s con 2% de pendiente, el siguiente paso es el 60″.
Otros Diámetros Además del Tubo de 48 Pulgadas
Si tu red lleva otra medida, abre la página de ese diámetro para ver su ficha técnica, su capacidad hidráulica y la instalación en zanja.
