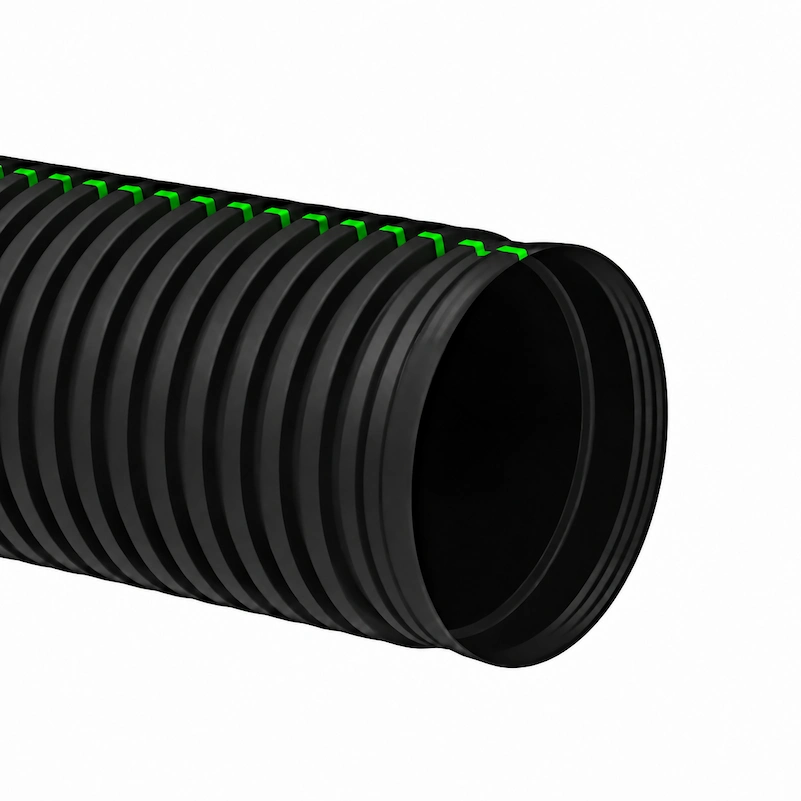

Tubo PEAD Corrugado de 6 Pulgadas para Drenaje
Tubería PEAD corrugada negra de doble pared con 145 mm de diámetro interior para descargas domiciliarias y drenaje sanitario de vivienda. Conduce cerca de 15 L/s a tubo lleno con 1% de pendiente y se une con campana, espiga y empaque hermético.
- 145 mm de interior y 172 mm de exterior promedio
- Rigidez nominal mínima SN 4
- Un empaque en la espiga de fábrica
- Junta hermética según la NOM-001-CONAGUA-2011
- Tramos de 6.10 m
Entrega estimada en tu cotización
Ficha Técnica de la Tubería PEAD Corrugada de 6 Pulgadas
Datos de la ficha técnica del fabricante para la tubería de 6″ de doble pared, con 145 mm de diámetro interior y 172 mm de exterior, corrugada por fuera y lisa por dentro, fabricada para alcantarillado y drenaje por gravedad.
| Diámetro nominal | 6″ (150 mm) |
|---|---|
| Diámetro interior mínimo | 145 mm |
| Diámetro exterior promedio | 172 mm |
| Espesor mínimo de la pared interior | 1.0 mm |
| Espesor mínimo de pared en el valle | 1.3 mm |
| Longitud mínima de campana | 43 mm |
| Rigidez nominal mínima | SN 4, con rigidez mayor bajo pedido |
| Largo del tramo | 6.10 m |
| Unión | Campana integrada y espiga con un empaque elastomérico |
| Material | Polietileno de alta densidad, celda de clasificación 435420C |
| Color | Negro, con línea verde de identificación |
| Hermeticidad de la junta | Se mantiene con desalineación de hasta 1.5° y deflexión diametral de 5% |
Cómo Es la Junta del Tubo de 6″
En 4″ a 10″ la espiga trae un empaque elastomérico de fábrica. Las conexiones de estas medidas, como codos, coples, reducciones y tapas, son piezas inyectadas.
Forma parte de nuestros productos para drenaje y agua potable. Si necesitas otra medida, consulta todos los diámetros del tubo PEAD corrugado.
Capacidad Hidráulica de la Tubería PEAD de 145 mm
Caudal a tubo lleno calculado con la fórmula de Manning, con coeficiente de rugosidad 0.012 y el diámetro interior mínimo de 145 mm. La columna de diseño deja un margen de 20% sobre la capacidad total.
| Pendiente | Caudal a tubo lleno | Velocidad | Caudal de diseño | Pavimento que drena |
|---|---|---|---|---|
| 0.3% | 8 L/s | 0.50 m/s | 7 L/s | 220 m² |
| 0.5% | 11 L/s | 0.65 m/s | 9 L/s | 280 m² |
| 1% | 15 L/s | 0.91 m/s | 12 L/s | 400 m² |
| 2% | 21 L/s | 1.29 m/s | 17 L/s | 570 m² |
| 3% | 26 L/s | 1.58 m/s | 21 L/s | 700 m² |
El área de pavimento considera concreto o asfalto con coeficiente 0.90 y lluvia de 120 mm/h. Para tu caso exacto usa la calculadora de diámetro para drenaje pluvial.
Tubo de 6″ Frente a los Diámetros Vecinos
| Diámetro | Interior mínimo | Caudal con 1% | Uso frecuente |
|---|---|---|---|
| 4″ | 100 mm | 6 L/s | Descargas domiciliarias y drenaje de patios |
| 6″ | 145 mm | 15 L/s | Descargas sanitarias y drenaje de vivienda |
| 8″ | 195 mm | 33 L/s | Atarjeas y redes de fraccionamientos |
Cuántos Tubos de 6″ Equivalen a un Diámetro Mayor
El tubo de 6″ conduce unos 15.1 L/s con 1% de pendiente. La tabla muestra cuántos tubos de 6″ harían falta en paralelo para igualar a los diámetros mayores, y sirve para decidir si conviene subir de medida.
| Diámetro mayor | Interior mínimo | Caudal con 1% | Equivale a |
|---|---|---|---|
| 8″ | 195 mm | 33 L/s | 3 tubos de 6″ |
| 10″ | 245 mm | 61 L/s | 5 tubos de 6″ |
| 12″ | 294 mm | 99 L/s | 7 tubos de 6″ |
La proporción es la misma con cualquier pendiente, porque los dos tubos cambian de caudal en igual medida. Varias líneas en paralelo piden más excavación, más uniones y más espacio entre zanjas que una sola línea del diámetro mayor.
Cuántas Viviendas Atiende un Tubo de 6″
En una red sanitaria, la tabla estima cuánta gente atiende el tubo de 6″ trabajando al 80% de su capacidad.
| Pendiente | Caudal de diseño | Población de referencia | Viviendas aproximadas |
|---|---|---|---|
| 0.5% | 8.5 L/s | 1,200 hab. | 300 viviendas |
| 1% | 12.1 L/s | 1,700 hab. | 400 viviendas |
| 2% | 17.1 L/s | 2,500 hab. | 700 viviendas |
Supuestos de la estimación: 150 L por habitante al día, 75% de aportación al drenaje, 3.8 habitantes por vivienda, coeficiente de Harmon y un factor de seguridad de 1.5. Sirve como guía previa. El proyecto debe usar la dotación y los datos de población de tu organismo operador.
Instalación de la Tubería Corrugada de 6 Pulgadas en Zanja
La tubería corrugada de 6″ se instala enterrada, por tramos de 6.10 m y con unión de campana y espiga. Esta es la zanja que pide y los pasos para armarla.
| Ancho mínimo de zanja | 0.60 m |
|---|---|
| Cama de arena o material granular | 10 cm |
| Relleno inicial compactado | Hasta 15 cm sobre el tubo |
| Profundidad mínima de zanja | 0.57 m aprox., con 30 cm de relleno sobre el tubo |
| Tramos por cada 100 m de red | 17 |
| Relleno inicial por metro de zanja | 0.17 m³ |
- Excava y nivela la camaAbre la zanja de al menos 0.60 m de ancho y coloca 10 cm de cama sin piedras, con la pendiente del proyecto.
- Prepara la juntaLimpia la espiga, el empaque y el interior de la campana.
- LubricaAplica el lubricante recomendado sobre el empaque y dentro de la campana.
- Ensambla los tramosEmpuja la espiga dentro de la campana en línea recta, con barreta y un bloque de madera para no dañar el tubo, hasta que entre completa.
- Rellena por capasAcostilla y compacta a ambos lados hasta 15 cm por encima del tubo antes de cerrar la zanja.
La instalación se hace conforme a la ASTM D2321-20. Para calcular tramos, excavación y cama de arena de tu red usa la calculadora de material para drenaje con el diámetro de 6″ ya elegido.
Material por Cada 100 m de Tubo de 6″
| Tramos de 6.10 m | 17 tramos, con 16 uniones entre ellos |
|---|---|
| Empaques de la unión | Uno por tramo, ya colocado en la espiga de fábrica |
| Excavación | 34.3 m³ con zanja de 0.60 m de ancho y 0.57 m de profundidad |
| Cama de arena o material granular | 6.0 m³ con 10 cm de espesor |
| Acostillado y relleno inicial | 17.0 m³ |
| Relleno final | 9.0 m³ |
Cálculo con la zanja mínima. Si tu zanja es más profunda, el volumen cambia. La calculadora de material para drenaje lo ajusta a tu longitud y profundidad.
Qué Revisar Antes de Bajar el Tubo de 6″
- Que el empaque de la espiga esté limpio y en su lugar.
- Que la campana de 43 mm conserve su forma y no tenga golpes ni cortes.
- Que la cama de 10 cm esté nivelada con la pendiente del proyecto y sin piedras.
- Que tengas el lubricante recomendado a la mano para el empaque y la campana.
Normas y Certificaciones del Tubo PEAD de 6 Pulgadas
Normas que la ficha técnica del fabricante declara para esta tubería de polietileno y su instalación.
NMX-E-241-CNCP-2013
Norma de producto del tubo de pared corrugada para alcantarillado sanitario. Para el 6″ fija 145 mm de interior mínimo, 172 mm de exterior promedio, paredes de 1.0 y 1.3 mm y rigidez SN 4 (30 psi).
NOM-001-CONAGUA-2011
Norma oficial de hermeticidad. La junta del 6″, con un empaque elastomérico por tramo, debe mantenerse hermética en sistemas de alcantarillado sanitario.
NMX-E-205-CNCP-2011
Ensayo de la unión con anillo elastomérico. La junta del 6″ permanece hermética con una desalineación de hasta 1.5° y una deflexión diametral de 5%.
NMX-T-021-SCFI-2019
Requisitos del material elastomérico de los empaques que sellan la unión entre tramos de 6″.
ASTM D2321-20
Práctica de instalación de tubería plástica enterrada. Para el 6″ da una zanja mínima de 0.60 m, cama de 10 cm y relleno inicial compactado hasta 15 cm sobre el tubo.
Celda 435420C
Clasificación del polietileno del tubo. Define densidad, índice de fluidez, módulo de flexión, resistencia a la tracción y negro de humo de 2 a 4%.
Propiedades del Polietileno del Tubo de 6″
El polietileno de alta densidad se clasifica en la celda 435420C. Estos son los valores que fija la ficha técnica del fabricante y el método de ensayo de cada uno. Para diámetros hasta 500 mm la rigidez nominal mínima es SN 4, equivalente a 30 psi.
| Propiedad | Valor | Método de ensayo |
|---|---|---|
| Densidad | 0.947 a 0.955 g/cm³ | NMX-E-004-CNCP-2004 y NMX-E-166-CNCP-2016 |
| Índice de fluidez | 0.15 a 0.4 g/10 min (190 °C, 2.16 kg) | NMX-E-135-CNCP-2004 |
| Módulo de flexión | 758 a 1,103 MPa | NMX-E-183-CNCP-2010 |
| Esfuerzo a la tracción | 21 a 24 MPa | NMX-E-082-CNCP-2010 y ASTM D638-14 |
| Resistencia al agrietamiento por esfuerzo ambiental | Condición B, 100% Igepal, 24 h y 50% de falla | NMX-E-184-SCFI-2003 |
| Color y estabilizador UV | Negro de humo de 2% a 4% en masa | NMX-E-034-CNCP-2014 |
Pide en tu solicitud los certificados o fichas que exijan las bases de tu obra y los confirmamos en la cotización.
Para Qué Se Usa el Tubo de 6 Pulgadas en Drenaje
- Descargas domiciliarias de casas y locales.
- Drenaje sanitario dentro de predios y patios.
- Drenaje pluvial de azoteas, cocheras y jardines.
- Conexión de registros a la atarjea de la calle.
- Redes de baños y cocinas en naves y comercios pequeños.
Dónde Encaja el Tubo de 6″ en la Red
Es la medida de la descarga que sale de cada vivienda o local hacia la atarjea de la calle. Con 1% de pendiente conduce unos 15.1 L/s, mucho más de lo que descarga una sola vivienda, así que como ramal compartido llegaría a atender unas 400 viviendas según la estimación de arriba.
Cuándo Conviene Otra Medida en Lugar del Tubo de 6″
Si la línea ya recibe varias descargas, como una atarjea, conviene el 8″, que conduce 2.2 veces más caudal con la misma pendiente. Si solo es una descarga corta dentro del predio, el 4″ puede bastar para agua de lluvia.
Otros Diámetros Además del Tubo de 6 Pulgadas
Si tu red lleva otra medida, abre la página de ese diámetro para ver su ficha técnica, su capacidad hidráulica y la instalación en zanja.
