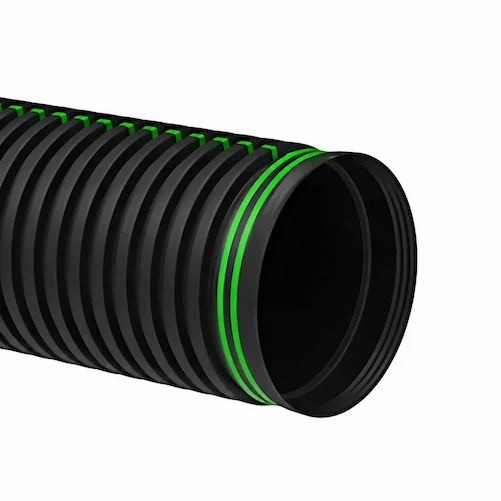

Tubo PEAD Corrugado de 30 Pulgadas para Drenaje
Tubería PEAD corrugada negra de doble pared con 751 mm de diámetro interior para líneas principales de drenaje y cruces de arroyos. Conduce cerca de 1,210 L/s a tubo lleno con 1% de pendiente y se une con campana, espiga y empaque hermético.
- 751 mm de interior y 891 mm de exterior promedio
- Rigidez nominal mínima SN 2
- Dos empaques en la espiga y campana reforzada
- Junta hermética según la NOM-001-CONAGUA-2011
- Tramos de 6.10 m
Entrega estimada en tu cotización
Ficha Técnica de la Tubería PEAD Corrugada de 30 Pulgadas
Datos de la ficha técnica del fabricante para la tubería de 30″ de doble pared, con 751 mm de diámetro interior y 891 mm de exterior, corrugada por fuera y lisa por dentro, fabricada para alcantarillado y drenaje por gravedad.
| Diámetro nominal | 30″ (750 mm) |
|---|---|
| Diámetro interior mínimo | 751 mm |
| Diámetro exterior promedio | 891 mm |
| Espesor mínimo de la pared interior | 2.5 mm |
| Espesor mínimo de pared en el valle | 4.3 mm |
| Longitud mínima de campana | 112 mm |
| Rigidez nominal mínima | SN 2, con rigidez mayor bajo pedido |
| Largo del tramo | 6.10 m |
| Unión | Campana integrada y espiga con dos empaques elastoméricos |
| Material | Polietileno de alta densidad, celda de clasificación 435420C |
| Color | Negro, con línea verde de identificación |
| Hermeticidad de la junta | Se mantiene con desalineación de hasta 1.5° y deflexión diametral de 5% |
Cómo Es la Junta del Tubo de 30″
A partir de 18″ la campana lleva dos cintas de material compuesto reforzado con fibra de vidrio, fusionadas al tubo para que conserve su forma al ensamblar. La espiga trae dos empaques que llegan cubiertos con una envoltura verde, que los protege en el almacén y en el transporte y se retira justo antes de unir.
Forma parte de nuestros productos para drenaje y agua potable. Si necesitas otra medida, consulta todos los diámetros del tubo PEAD corrugado.
Capacidad Hidráulica de la Tubería PEAD de 751 mm
Caudal a tubo lleno calculado con la fórmula de Manning, con coeficiente de rugosidad 0.012 y el diámetro interior mínimo de 751 mm. La columna de diseño deja un margen de 20% sobre la capacidad total.
| Pendiente | Caudal a tubo lleno | Velocidad | Caudal de diseño | Pavimento que drena |
|---|---|---|---|---|
| 0.3% | 663 L/s | 1.50 m/s | 530 L/s | 17,700 m² |
| 0.5% | 856 L/s | 1.93 m/s | 685 L/s | 22,800 m² |
| 1% | 1,210 L/s | 2.73 m/s | 968 L/s | 32,300 m² |
| 2% | 1,712 L/s | 3.86 m/s | 1,369 L/s | 45,600 m² |
| 3% | 2,096 L/s | 4.73 m/s | 1,677 L/s | 55,900 m² |
El área de pavimento considera concreto o asfalto con coeficiente 0.90 y lluvia de 120 mm/h. Para tu caso exacto usa la calculadora de diámetro para drenaje pluvial.
Tubo de 30″ Frente a los Diámetros Vecinos
| Diámetro | Interior mínimo | Caudal con 1% | Uso frecuente |
|---|---|---|---|
| 24″ | 588 mm | 630 L/s | Colectores principales y drenaje pluvial urbano |
| 30″ | 751 mm | 1,210 L/s | Líneas principales y cruces de arroyos |
| 36″ | 902 mm | 1,973 L/s | Líneas principales de drenaje pluvial |
Cuántos Tubos Más Chicos Equivalen a Uno de 30″
Una sola línea de 30″ conduce unos 1,210 L/s con 1% de pendiente. La tabla muestra cuántos tubos de los diámetros menores harían falta en paralelo para igualarla.
| Diámetro menor | Interior mínimo | Caudal con 1% | Tubos necesarios |
|---|---|---|---|
| 15″ | 369 mm | 182 L/s | 7 tubos |
| 18″ | 450 mm | 309 L/s | 4 tubos |
| 24″ | 588 mm | 630 L/s | 2 tubos |
La proporción es la misma con cualquier pendiente, porque los dos tubos cambian de caudal en igual medida. Instalar varias líneas pide más excavación, más uniones y más espacio entre zanjas que una sola línea de 30″.
Cuántas Viviendas Atiende un Tubo de 30″
En una red sanitaria, el tubo de 30″ sirve como colector de ciudades medianas o de varias zonas urbanas a la vez. La tabla estima cuánta gente atiende trabajando al 80% de su capacidad.
| Pendiente | Caudal de diseño | Población de referencia | Viviendas aproximadas |
|---|---|---|---|
| 0.5% | 685 L/s | 197,000 hab. | 52,000 viviendas |
| 1% | 968 L/s | 299,000 hab. | 79,000 viviendas |
| 2% | 1,369 L/s | 451,000 hab. | 119,000 viviendas |
Supuestos de la estimación: 150 L por habitante al día, 75% de aportación al drenaje, 3.8 habitantes por vivienda, coeficiente de Harmon y un factor de seguridad de 1.5. Sirve como guía previa. El proyecto debe usar la dotación y los datos de población de tu organismo operador.
Instalación de la Tubería Corrugada de 30 Pulgadas en Zanja
La tubería corrugada de 30″ se instala enterrada, por tramos de 6.10 m y con unión de campana y espiga. Esta es la zanja que pide y los pasos para armarla.
| Ancho mínimo de zanja | 1.45 m |
|---|---|
| Cama de arena o material granular | 15 cm |
| Relleno inicial compactado | Hasta 15 cm sobre el tubo |
| Profundidad mínima de zanja | 1.34 m aprox., con 30 cm de relleno sobre el tubo |
| Tramos por cada 100 m de red | 17 |
| Relleno inicial por metro de zanja | 0.89 m³ |
- Excava y nivela la camaAbre la zanja de al menos 1.45 m de ancho y coloca 15 cm de cama sin piedras, con la pendiente del proyecto.
- Prepara la juntaLimpia la espiga, el empaque y el interior de la campana, y retira la envoltura verde de los empaques.
- LubricaAplica el lubricante recomendado sobre el empaque y dentro de la campana.
- Ensambla los tramosEmpuja la espiga dentro de la campana en línea recta y de forma pareja, con equipo si el peso lo requiere, cuidando no golpear la campana.
- Rellena por capasAcostilla y compacta a ambos lados hasta 15 cm por encima del tubo antes de cerrar la zanja.
La instalación se hace conforme a la ASTM D2321-20. Para calcular tramos, excavación y cama de arena de tu red usa la calculadora de material para drenaje con el diámetro de 30″ ya elegido.
Material por Cada 100 m de Tubo de 30″
| Tramos de 6.10 m | 17 tramos, con 16 uniones entre ellos |
|---|---|
| Empaques de la unión | Dos por tramo, ya colocados en la espiga de fábrica |
| Excavación | 194.4 m³ con zanja de 1.45 m de ancho y 1.34 m de profundidad |
| Cama de arena o material granular | 21.8 m³ con 15 cm de espesor |
| Acostillado y relleno inicial | 88.6 m³ |
| Relleno final | 21.8 m³ |
Cálculo con la zanja mínima. Si tu zanja es más profunda, el volumen cambia. La calculadora de material para drenaje lo ajusta a tu longitud y profundidad.
Qué Revisar Antes de Bajar el Tubo de 30″
- Que los dos empaques de la espiga estén completos y cubiertos con su envoltura verde.
- Que la campana de 112 mm conserve su forma y no tenga golpes ni cortes en las cintas de refuerzo.
- Que la cama de 15 cm esté nivelada con la pendiente del proyecto y sin piedras.
- Que tengas el equipo para bajar y alinear cada tramo sin golpear la campana.
- Que tengas el lubricante recomendado a la mano para los empaques y la campana.
Normas y Certificaciones del Tubo PEAD de 30 Pulgadas
Normas que la ficha técnica del fabricante declara para esta tubería de polietileno y su instalación.
NMX-E-241-CNCP-2013
Norma de producto del tubo de pared corrugada para alcantarillado sanitario. Para el 30″ fija 751 mm de interior mínimo, 891 mm de exterior promedio, paredes de 2.5 y 4.3 mm y rigidez SN 2 (15 psi).
NOM-001-CONAGUA-2011
Norma oficial de hermeticidad. La junta del 30″, con dos empaques elastoméricos por tramo y dos cintas de refuerzo en la campana, debe mantenerse hermética en sistemas de alcantarillado sanitario.
NMX-E-205-CNCP-2011
Ensayo de la unión con anillo elastomérico. La junta del 30″ permanece hermética con una desalineación de hasta 1.5° y una deflexión diametral de 5%.
NMX-T-021-SCFI-2019
Requisitos del material elastomérico de los empaques que sellan la unión entre tramos de 30″.
ASTM D2321-20
Práctica de instalación de tubería plástica enterrada. Para el 30″ da una zanja mínima de 1.45 m, cama de 15 cm y relleno inicial compactado hasta 15 cm sobre el tubo.
Celda 435420C
Clasificación del polietileno del tubo. Define densidad, índice de fluidez, módulo de flexión, resistencia a la tracción y negro de humo de 2 a 4%.
Propiedades del Polietileno del Tubo de 30″
El polietileno de alta densidad se clasifica en la celda 435420C. Estos son los valores que fija la ficha técnica del fabricante y el método de ensayo de cada uno. Para diámetros mayores a 500 mm la rigidez nominal mínima es SN 2, equivalente a 15 psi.
| Propiedad | Valor | Método de ensayo |
|---|---|---|
| Densidad | 0.947 a 0.955 g/cm³ | NMX-E-004-CNCP-2004 y NMX-E-166-CNCP-2016 |
| Índice de fluidez | 0.15 a 0.4 g/10 min (190 °C, 2.16 kg) | NMX-E-135-CNCP-2004 |
| Módulo de flexión | 758 a 1,103 MPa | NMX-E-183-CNCP-2010 |
| Esfuerzo a la tracción | 21 a 24 MPa | NMX-E-082-CNCP-2010 y ASTM D638-14 |
| Resistencia al agrietamiento por esfuerzo ambiental | Condición B, 100% Igepal, 24 h y 50% de falla | NMX-E-184-SCFI-2003 |
| Color y estabilizador UV | Negro de humo de 2% a 4% en masa | NMX-E-034-CNCP-2014 |
Pide en tu solicitud los certificados o fichas que exijan las bases de tu obra y los confirmamos en la cotización.
Para Qué Se Usa el Tubo de 30 Pulgadas en Drenaje
- Líneas principales de drenaje sanitario de zonas urbanas.
- Alcantarillas y cruces de arroyos bajo caminos.
- Colectores pluviales de avenidas y zonas propensas a inundación.
- Descargas de parques industriales grandes.
- Interceptores junto a ríos y canales.
Dónde Encaja el Tubo de 30″ en la Red
Recibe los colectores de 18″ y 24″ de varias zonas y los lleva hacia el emisor o el punto de descarga. Con 1% de pendiente conduce unos 1,210 L/s, lo mismo que 4 tubos de 18″ trabajando en paralelo, pero con una sola zanja de 1.45 m de ancho.
Cuándo Conviene Otra Medida en Lugar del Tubo de 30″
Si tu línea solo reúne ramales de 12″ o 15″, el 24″ ya alcanza y su zanja de 1.20 m es más angosta. Si el caudal de diseño pasa de unos 1,712 L/s aun con 2% de pendiente, el siguiente paso es el 36″.
